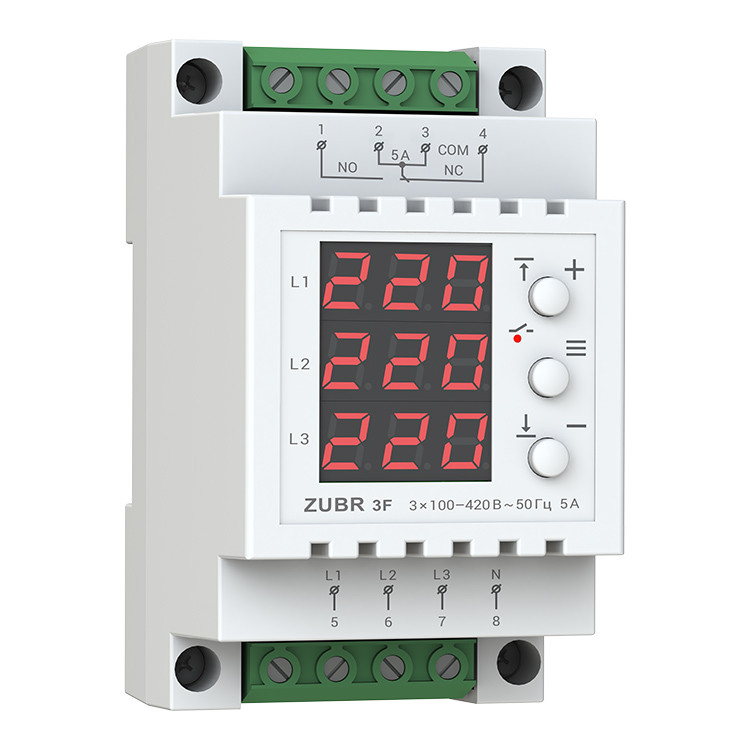

Реле напруги трифазне ZUBR 3F, для під'єднання через контактор (до комплекту не входить)

Трифазне реле напруги

Реле напруги ZUBR 3F призначено для захисту побутового та промислового обладнання (зокрема трифазних електродвигунів) від перевищення допустимих меж напруги. Реле діє за принципом відсікача: у разі настання аварійної ситуації він вимикає навантаження.

Пристрій контролює послідовність фаз і вимикає навантаження у разі виникнення їх асиметрії. Час вимкнення навантаження водночас можна регулювати.

Для нормальної роботи реле досить зручної фази й нуля, завдяки цьому реле напруги може стати повноцінною однофазна защіпка. Без нуля реле напруги працювати не буде.

Для керування трифазним обладнанням необхідно застосовувати контактор.

Ефективний контроль і зображення

У меню ви можете вимкнути контроль порядку чергування, а також перекіс фаз, окремо. Також можна вимкнути контроль відсутності фаз (доступно тільки за вимкненого перекосу). У колишніх версіях реле брак фази не вважалося неправильною для використання в однофазному режимі. Тепер ним можна керувати.

Запис аварійних ситуацій в енергонезалежній пам'яті відбувається за їхнім пріоритетом. Наприклад, якщо в мережі одночасно трапиться стрибок напруги та перекіс фаз, то в пам'ять запишеться найважливіша подія — перекіс фаз.

Затримка увімкнення

Подавання навантаження відбувається після закінчення затримки увімкнення. Ви можете настроювати її тривалість від 3 до 600 , залежно від типу під'єднаних пристроїв. Стандартно встановлена модель затримки, яка враховує тривалість аварійної ситуації, даючи змогу швидше відновити роботу обладнання. Але ви можете активувати модель затримки, яка починає відлік лише після закінчення аварійної ситуації.

Професійна модель вимкнення

Активуйте професійну модель вимкнення навантаження, яка допоможе уникнути частого вимкнення обладнання. Вимикання навантаження не відбуватиметься у разі безпечних за значенням і тривалістю відхилення від норми.

Зручність у користуванні

Реле починає показувати на цифровому екрані поточну напругу кожної з фаз відразу після увімкнення. Якщо напруга є в встановлених межах, пристрій увімкне подавання навантаження, про що сигналізуватиме червоний індикатор. Керування реле здійснюється лише трьома кнопками.

Простий монтаж

Реле встановлюється в розподільний щиток на стандартну DIN-рейку завширшки 35 мм. Якщо є ймовірність потрапляння води на пристрій або в приміщенні підвищений рівень вологості, тоді шафа має відповідати класу захисту ІР55 по ГОСТ 14254.

Технічні характеристики ZUBR 3F

Категорія продукції:

Реле напруги

Струм, А:

5

Способ монтажа:

На DIN-рейку

Кількість фаз:

3 ф. (230/380 Вольт)

Термозахист:

Немає

TrueRMS:

Є

Проф. затримка вимкнення:

Є

Нижня межа напруги:

120-210 В

Верхня межа напруги:

220-280 В

Номінальна потужність навантаження:

1000 ВА

Час вимкнення навантаження у разі зниження напруги:

не більш ніж 1 с (>120 В), не більш ніж 0,04 с (<120 В)

Час вимкнення навантаження у разі перевищення напруги:

не більш ніж 0,04 с

Час затримки вмикання навантаження:

3-600 с

Перекос (асимометрія) фаз:

10-80 В

Час вимкнення у разі перекосу фаз:

0-30 с

Напруга живлення:

100-420 В

Споживання струму:

не більш ніж 10 мА

Маса:

0,15 кг ±10%

Габаритні розміри (Ш х В х Г):

52 х 90 х 67 мм

Кількість комутацій під навантаженням, не менш ніж:

50 000 циклів

Кількість комутацій без навантаження, не менш ніж:

20 000 000 циклів

Ступінь захисту за ГОСТ 14254:

IP20

Потужність, ВА:

1000 — 3 500

Комплект постачання:

реле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
