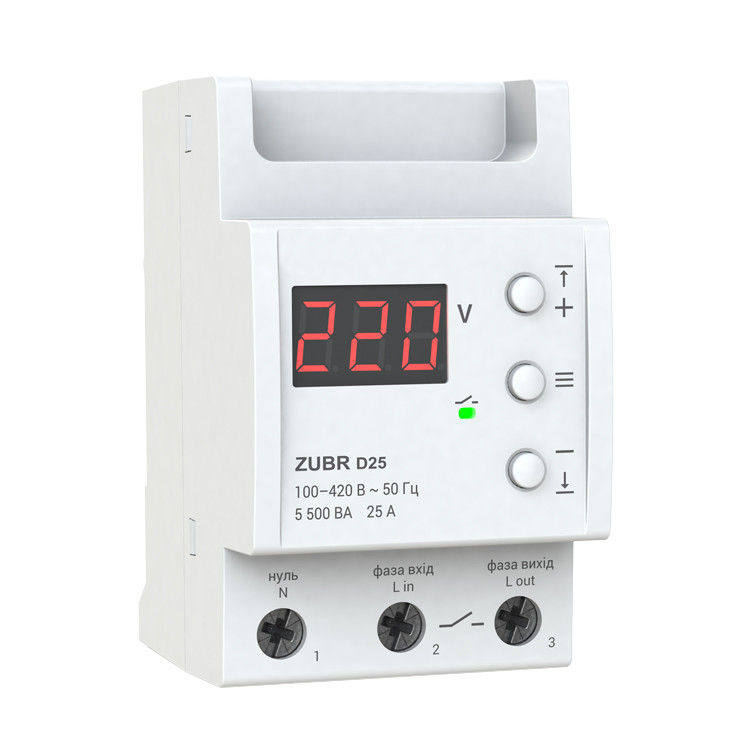

Реле напруги ZUBR D25-63 призначені для захисту обладнання від надмірних коливань напруги в мережі. Під час настання аварійної ситуації реле вимикає навантаження. Застосовується в однофазних мережах змінного струму (230 В).
Після стабілізації напруги активується таймер затримки подавання напруги. Ви можете настроювати його тривалість від 3 до 600 . Для обладнання, чутливого до частих вимкнень напруги (наприклад, для холодильників, кондиціонерів і теплових насосів), рекомендований час затримки становить 120-180 с.
Корпус пристроїв виготовлений із негорючого полікарбонату. Це підвищує безпеку під час використання реле. А застосування в схемотехніці як німецьких конденсаторів, що гасять, у 3-4 рази продовжує термін експлуатації, порівнюючи з аналогами інших виробників.
Керування пристроєм відбувається лише трьома кнопками. Цифровий екран показує значення напруги та системну інформацію. Він допомагає легко встановити верхню та нижню межу допустимої напруги, а також спрощує навігацію в меню.
Встановлення реле напруги здійснюється в розподільний щиток на стандартну DIN-рейку завширшки 35 мм. Клеми пристрою забезпечують надійний контакт у силовій частині корпусу.
Приклад монтажної схеми ZUBR D63 на автоматиці Hager завантажити
Приклад монтажної схеми ZUBR D63 на автоматиці Schneider завантажити
Категорія продукції:
Струм, А:
Способ монтажа:
Кількість фаз:
Термозахист:
TrueRMS:
Проф. затримка вимкнення:
Нижня межа напруги:
120-210 В
Верхня межа напруги:
220-280 В
Номінальна потужність навантаження:
5 500 ВА
Час вимкнення навантаження у разі зниження напруги:
не більш ніж 1,2 с
Час вимкнення навантаження у разі перевищення напруги:
0,01–0,03 с
Номінальний струм навантаження:
25 А (макс. 30 А впродовж 10 хв)
Час затримки вмикання навантаження:
3-600 с
Тип реле:
Електромагнітна
Напруга живлення:
100-420 В
Споживання струму:
не більш ніж 78 мА
Переріз проводу:
не більш ніж 16 мм2
Маса:
0,21 кг ±10%
Габаритні розміри (Ш х В х Г):
53 х 85 х 66 мм
Кількість комутацій під навантаженням, не менш ніж:
100 000 циклів
Кількість комутацій без навантаження, не менш ніж:
000 000 циклів
Ступінь захисту за ГОСТ 14254:
IP20
Потужність, ВА:
Комплект постачання:
реле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
