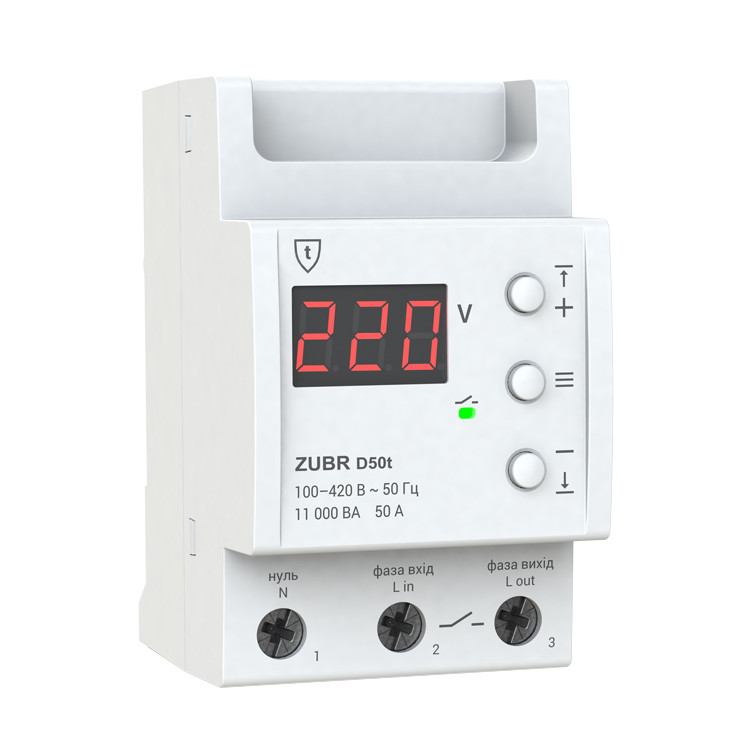

Однофазне реле напруги з термозахистом ZUBR D50t

Однофазне реле напруги з термозахистом

Реле напруги ZUBR D25-63 (t) призначені для захисту обладнання від надмірних коливань напруги. У разі настання аварійної ситуації пристрій вимикає подавання навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково обладнане термозахистом.

Висока точність вимірювання TrueRMS

ZUBR Dt з високою точністю вимірює напругу. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дає змогу не вимикати обладнання у разі безпечних за величиною і тривалості відхиленнях напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D (t) обладнані захистом від перегрівання. Вона активується, якщо температура всередині корпусу досягне 80 °С.  Для продовження терміну експлуатації контактів реле та зменшення їх іскри, комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.

Затримка увімкнення навантаження

Після стабілізації напруги активується відлік часу до подавання навантаження. Час затримки можна встановити від 3 до 600 , залежно від типу під'єднаного обладнання. Для чутливого до частих вимкнень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 сек.

Зручність у керуванні

Настроювання роботи пристрою здійснюється за допомогою лише трьох кнопок. Цифровий екран постійно зображає значення напруги, а також виводить системну інформацію. З його допомогою ви легко встановите верхню та нижню межу допустимої напруги.

Просте встановлення

Монтаж реле напруги відбувається в розподільний щиток на стандартну DIN-рейку завширшки 35 мм. Якщо в приміщенні підвищена вологість або є ймовірність потрапляння води на пристрій, тоді щиток має відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Приклад монтажної схеми  ZUBR D63 на автоматиці Hager завантажити

Приклад монтажної схеми  ZUBR D63 на автоматиці Schneider завантажити

Бібліотека фігур для Visio завантажити

Технічні характеристики ZUBR Dt

Категорія продукції:

Реле напруги

Струм, А:

50

Способ монтажа:

На DIN-рейку

Кількість фаз:

1 ф. (230 вольтів)

Термозахист:

Є

TrueRMS:

Є

Проф. затримка вимкнення:

Є

Нижня межа напруги:

120-210 В

Верхня межа напруги:

220-280 В

Номінальна потужність навантаження:

11 000 ВА

Час вимкнення навантаження у разі зниження напруги:

не більш ніж 1,2 с

Час вимкнення навантаження у разі перевищення напруги:

не більш ніж 0,04 с

Номінальний струм навантаження:

50 А (макс. 60 А впродовж 10 хв)

Час затримки вмикання навантаження:

3-600 с

Тип реле:

Поляризоване

Напруга живлення:

100-420 В

Споживання струму:

не більш ніж 76 мА

Переріз проводу:

не більш ніж 16 мм2

Маса:

0,21 кг ±10%

Габаритні розміри (Ш х В х Г):

53 х 85 х 66 мм

Кількість комутацій під навантаженням, не менш ніж:

10000 циклів

Кількість комутацій без навантаження, не менш ніж:

500 000 циклів

Ступінь захисту за ГОСТ 14254:

IP20

Потужність, ВА:

понад 10 000

Комплект постачання:

реле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
