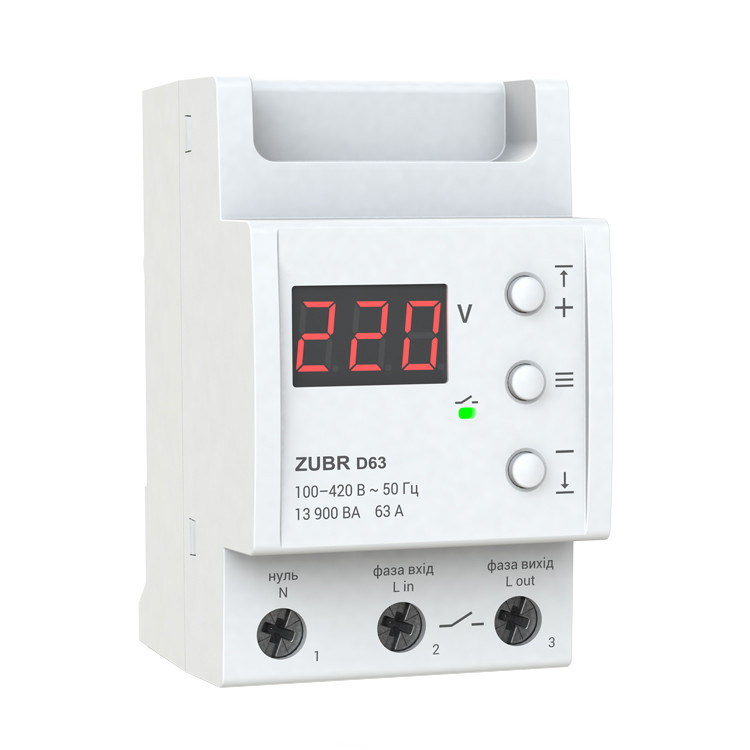

Однофазне реле напруги ZUBR D63

Однофазне реле напруги

Реле напруги ZUBR D25-63 призначені для захисту обладнання від надмірних коливань напруги в мережі. Під час настання аварійної ситуації реле вимикає навантаження. Застосовується в однофазних мережах змінного струму (230 В).

Затримка подавання навантаження

Після стабілізації напруги активується таймер затримки подавання напруги. Ви можете настроювати його тривалість від 3 до 600 . Для обладнання, чутливого до частих вимкнень напруги (наприклад, для холодильників, кондиціонерів і теплових насосів), рекомендований час затримки становить 120-180 с.

Надійність компонентів і безпека під час експлуатації

Корпус пристроїв виготовлений із негорючого полікарбонату. Це підвищує безпеку під час використання реле. А застосування в схемотехніці як німецьких конденсаторів, що гасять, у 3-4 рази продовжує термін експлуатації, порівнюючи з аналогами інших виробників.

Зручне настроювання

Керування пристроєм відбувається лише трьома кнопками. Цифровий екран показує значення напруги та системну інформацію. Він допомагає легко встановити верхню та нижню межу допустимої напруги, а також спрощує навігацію в меню.

Легкий монтаж

Встановлення реле напруги здійснюється в розподільний щиток на стандартну DIN-рейку завширшки 35 мм. Клеми пристрою забезпечують надійний контакт у силовій частині корпусу.

Приклад монтажної схеми  ZUBR D63 на автоматиці Hager завантажити

Приклад монтажної схеми  ZUBR D63 на автоматиці Schneider завантажити

Бібліотека фігур для Visio завантажити

Технічні характеристики ZUBR D

Категорія продукції:

Реле напруги

Струм, А:

63

Способ монтажа:

На DIN-рейку

Кількість фаз:

1 ф. (230 вольтів)

Термозахист:

Немає

TrueRMS:

Немає

Проф. затримка вимкнення:

Немає

Нижня межа напруги:

120-210 В

Верхня межа напруги:

220-280 В

Номінальна потужність навантаження:

13 900 ВА

Час вимкнення навантаження у разі зниження напруги:

не більш ніж 1,2 с

Час вимкнення навантаження у разі перевищення напруги:

не більш ніж 0,04 с

Номінальний струм навантаження:

63 А (макс. 80 А впродовж 10 хв)

Час затримки вмикання навантаження:

3-600 с

Тип реле:

Поляризоване

Напруга живлення:

100-420 В

Споживання струму:

не більш ніж 76 мА

Переріз проводу:

не більш ніж 16 мм2

Маса:

0,21 кг ±10%

Габаритні розміри (Ш х В х Г):

53 х 85 х 66 мм

Кількість комутацій під навантаженням, не менш ніж:

10000 циклів

Кількість комутацій без навантаження, не менш ніж:

500 000 циклів

Ступінь захисту за ГОСТ 14254:

IP20

Потужність, ВА:

понад 10 000

Комплект постачання:

реле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
