Однофазне реле напруги на 2 модулі ZUBR D2-50 red

1 247 ₴

  • Готово до відправки
  • Код: 4820120221729
+380 (99) 687-47-98
  • +380 (96) 812-84-78
  • +380 (66) 879-70-33
  • +380 (61) 222-02-20
Однофазне реле напруги на 2 модулі ZUBR D2-50 redОднофазне реле напруги на 2 модулі ZUBR D2-50 red
1 247 ₴
Готово до відправки
+380 (99) 687-47-98
  • +380 (96) 812-84-78
  • +380 (66) 879-70-33
  • +380 (61) 222-02-20

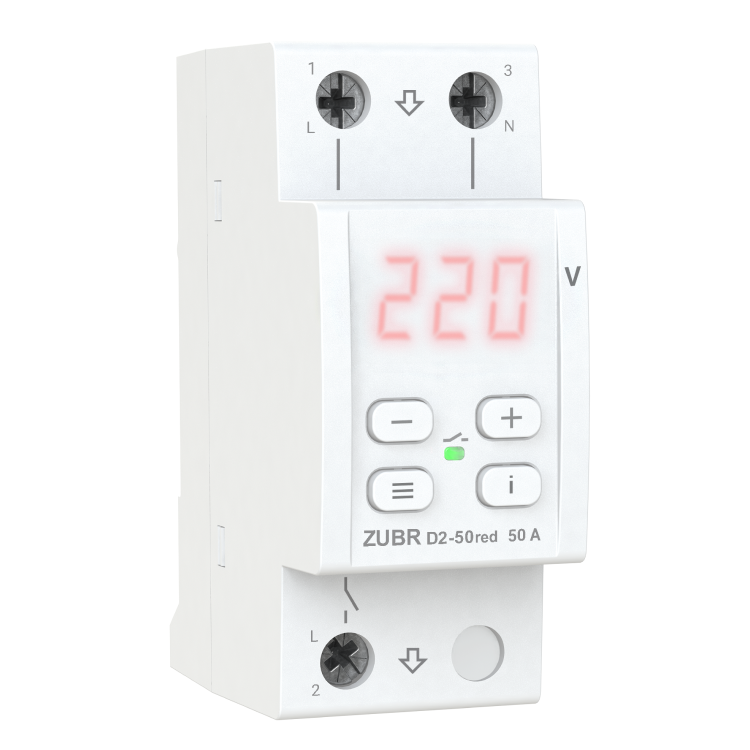

Однофазне реле напруги на 2 модулі ZUBR D2-50 red
  • Однофазне реле напруги на 2 модулі ZUBR D2-50 red, фото 2
  • Однофазне реле напруги на 2 модулі ZUBR D2-50 red, фото 3
  • Однофазне реле напруги на 2 модулі ZUBR D2-50 red, фото 4
  • Однофазне реле напруги на 2 модулі ZUBR D2-50 red, фото 5
  • Однофазне реле напруги на 2 модулі ZUBR D2-50 red, фото 6
  • Однофазне реле напруги на 2 модулі ZUBR D2-50 red, фото 7
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Опис
Інформація для замовлення

Детальний опис принципів роботи ZUBR D2 red і можливості індивідуальних налаштувань докладно описані нижче.
До опису включено функції останньої версії прошивки, яка може відрізнятися від вашої.

Висока точність вимірювання напруги завдяки алгоритму TrueRMS

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на під'єднані прилади.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення, щоб скоротити кількість вимкнень сучасного обладнання, яке працює стабільно за певних відхилень напруги живлення. Отже, застосування ProModel дає змогу не вимикати обладнання за безпечних за величиною і тривалості відхиленнях напруги.

В основі створення режиму ProModel лежить крива «ITIC (CBEMA) Curve»:

Швидкість вимкнення навантаження за замовчуванням, і в разі застосування Професійної моделі вимкнення

Захист від перегрівання

Термодатчик усередині корпусу гарантує безпеку та вимикає навантаження в разі, якщо температура всередині корпусу перевищить 80 °C, екран водночас блимає написом «oht». Після зниження температури нижче ніж 60 °C пристрій увімкне навантаження й відновить роботу.

Якщо захист зрівняє понад 5 разів у течікуванні доби, реле заточується, щоб звернути увагу користувача на нестандартну ситуацію, що склалася, поки темно використовується,тура всередині корпусу не стачить нижче ніж 60 °C («oht», міщить перестане) і не бужить натиснута одна з кнопок. Якщо ви хочете дізнатися температуру датчика термозахисту: для цього під час перегрівання натисніть кнопку «i», а якщо перегрівання вже немає, утримуйте кнопку «i» 21 секунду.

Затримка увімкнення навантаження після аварії

Стандартно від заводу в реле стоїть мінімальна затримка на увімкнення навантаження 3 сек. Залежно від типу вашого під'єднаного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих вимкнень напруги обладнання, наприклад, холодильників і кондиціонерів рекомендується встановлювати затримку увімкнення 2-3 хв.

Згідно з заводськими параметрами затримка відраховується з моменту стабілізації напруги, у параметрах є можливість вибрати ще один тип затримки, коли відлік починається з моменту вимкнення реле.

Для швидкого відновлення напруги у всьому дощові постелі аватокійного спрацьовування упорядкуйте ZUBR R116y для холодної техніці, тренувальної до тривалості затримання на увімкнення. А для D2 згладьте таку затримку мінімальною.

Журнал аварійних спрацьовувань на 100 значень

Журнал здатний зберігати в енергонезалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напрягання у разі вимкнення реле або спрацьовування захисту від перегрівання).

Зручність у керуванні

У ZUBR D2 red дуже зручне стандартизоване під'єднання вхід-вихід, немає потреби використання нульової клеми під час під'єднання. Настроювання роботи пристрою здійснюється за допомогою лише трьох кнопок. Четверта кнопка "i" призначена для перегляду журналу аварійних спрацьовувань і розшифровування абревіатури меню. Цифровий екран постійно зображає значення напруги, а також виводить системну інформацію. Доступна можливість настроювання яскравості екрана й індикатора в режимі очікування.

Просте встановлення

Реле напруги ZUBR D2 red дуже компактний, займає 2 стандартні модулі в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку завширшки 36 мм. Якщо в приміщенні підвищена вологість або є ймовірність потрапляння води на пристрій, тоді щиток має відповідати класу захисту IP55 (згідно з ГОСТом 14254).

Приклади монтажних схем на автоматиці Hager и Schneider

Бібліотека фігур для Visio завантажити

Додаткові можливості для тоншого настроювання

1. Час вимкнення у разі провалу напруги

Потрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просаджень напруги, а отже, і частих спрацьовувань реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість вимкнень реле, підібравши час, який реле чекатиме перед вимкненням навантаження.

Для правильного налаштування часу вимкнення необхідно керуватися даними до обладнання, що захищається.

Налаштований у такий спосіб час діятиме тільки у разі зниження напруги від 154 до 176 В (коли професійна модель увімкнена) або від 120 до 210 В (коли професійна модель вимкнена). В інших ситуаціях час вимкнення фіксоване (дивіться таблицю вище).

2. Регульований гістеререзис за напругою

У разі, коли реле часто спрацьовує, але можливості розширити межі спрацьовування вже немає, а поточна напруга в мережі близько до виставленої межі та не стабільно є сенс використовувати гісітерізіс як додатковий інструмент для зменшення кількості спрацьовувань. Додавання гістерезису дає змогу оптимізувати кількість спрацьовувань, переконатися, що напруга стала стабільнішою та менш ніж встановлена межа. Оптимальні параметри меж і гістерезису за напругою дають змогу відсіяти нестабільну напругу, близька до встановлених меж.

Логіка роботи роботи реле зі встановленим гістерезисом: після спрацьовування за межею реле напруги увімкне навантаження, коли напруга нормалізується до встановленої межі та ще додатково на величину гістерерізису.

3. Захист від частих спрацьовувань у разі нестабільної мережі

Обмежує кількість повторних спрацьовувань реле поспіль, щоб усунути згубний вплив їхньої техніки, що захищається. Без такого захисту чутливе до частих спрацьовування обладнання, наприклад, холодильник або кондиціонер, можуть вийти з ладу. У разі досягнення максимальної кількості спрацьовувань поспіль спрацює захист, реле заблокується і навантаження вимкнеться, поки користувач не приверне увагу та не натисне на одну з кнопок реле.

До частих спрацьовуванням реле може призводити:
— Відгоряння нуля в мережі.
— Мережева напруга близько до встановлених меж і не стабільна. У такому разі частоту спрацьовувань реле можуть оптимізувати такі параметри:
а) значення меж спрацьовування реле збільшити відповідно до якості мережі так, щоб захитування обладнання було Proker до них;
б) відрегулювати значення гістерезису за напругою.

Короткий відеообзор



Технічні характеристики ZUBR D2 red

Категорія продукції:

Реле напруги

Струм, А:

50

Способ монтажа:

На DIN-рейку

Кількість фаз:

1 ф. (230 вольтів)

Термозахист:

Є

TrueRMS:

Є

Проф. затримка вимкнення:

Є

Нижня межа напруги:

120-210 В

Верхня межа напруги:

220-280 В

Номінальна потужність навантаження:

11 000 ВА

Час вимкнення навантаження у разі зниження напруги:

0,1-10,0 с (>120 В), не більш ніж 0,04 с (<120В)

Час вимкнення навантаження у разі перевищення напруги:

не більш ніж 0,04 с

Номінальний струм навантаження:

50 А (макс. 60 А впродовж 10 хв)

Час затримки вмикання навантаження:

3-600 с

Тип реле:

Поляризоване

Споживання струму:

не більш ніж 2,8 мА

Переріз проводу:

не більш ніж 16 мм2

Маса:

0,17 кг

Габаритні розміри (Ш х В х Г):

36 х 85 х 66 мм

Кількість комутацій під навантаженням, не менш ніж:

10000 циклів

Кількість комутацій без навантаження, не менш ніж:

500 000 циклів

Ступінь захисту за ГОСТ 14254:

IP20

Потужність, ВА:

понад 10 000

Комплект постачання:

реле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
