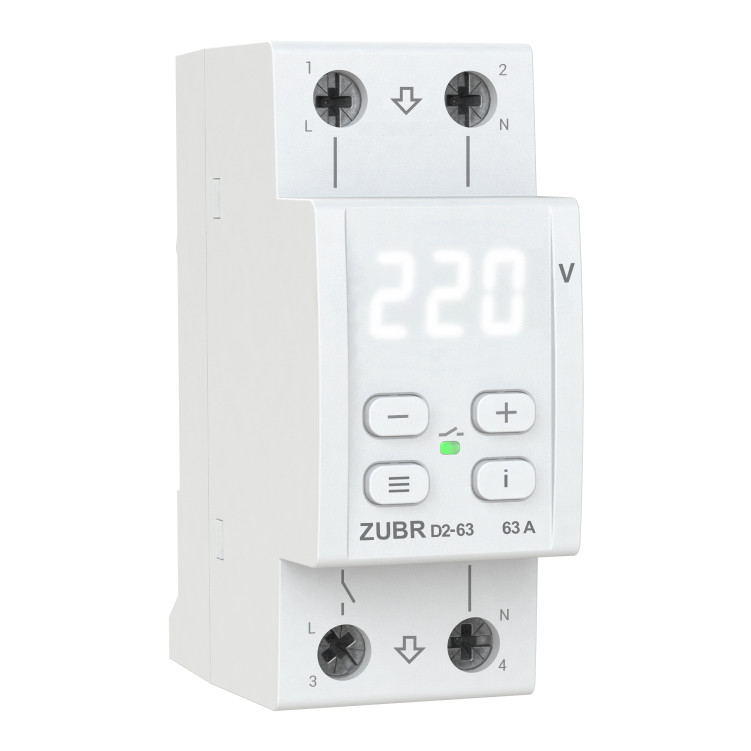

Однофазне реле напруги на 2 модулі ZUBR D2-63

Компактне реле напруги з максимумом функцій

Реле напруги ZUBR D2 захищає від критичних стрибків високої та низької напруги, а також від обриву нуля. Під час настання аварійної ситуації реле напруги вимикає навантаження, а у разі нормалізації вмикає назад. Широкий функціонал реле напруги дає змогу оптимізувати кількість спрацьовувань завдяки індивідуальним параметрам під вашу мережу.

Висока точність вимірювання напруги завдяки алгоритму TrueRMS

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на під'єднані прилади.

Професійна модель часу вимкнення навантаження

Професійна модель корисна для мережі змінного струму низької якості або мережі, перевантаженої потужним обладнанням, де часті просадки напруги призводять до частих спрацьовувань реле.

Активуйте модель Pro, щоб не вимикати обладнання у разі безпечних за величиною і тривалості відхиленнях напруги (див. таблицю нижче). Модель Pro розроблена відповідно до рекомендацій щодо забезпечення стабільності роботи комп'ютерів та іншого обладнання до перешкод і перебоїв у мережі електроживлення ITIC (CBEMA).

Швидкість вимкнення навантаження за замовчуванням і в разі застосування Професійної моделі вимкнення:

Журнал аварійних спрацьовувань на 100 значень

Журнал здатний зберігати в енергонезалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напрягання у разі вимкнення реле або спрацьовування захисту від перегрівання).

Затримка увімкнення

ZUBR D2 дає змогу встановити час затримки на увімкнення навантаження після аварії. Стандартно від заводу в реле стоїть мінімальна затримка на увімкнення навантаження 3 сек. Залежно від типу вашого під'єднаного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих вимкнень напруги обладнання, наприклад, холодильників і кондиціонерів рекомендується встановлювати затримку увімкнення 2-3 хв.

Згідно з заводським налаштуванням, затримка відраховується з моменту стабілізації напруги. Також у параметрах є можливість вибрати ще один тип затримки, коли відлік починається з моменту вимкнення реле.

Для швидкого відновлення напруги у всьому дочому пристосуванні авацерійного спрацьовування посприятовування ZUBR R116y для холодної техніці, тренувальної до тривалості затримання на увімкнення.

Поглиблені параметри для продовження терміну експлуатації вашої техніки:

Перш ніж застосовувати поглиблені параметри, настійно рекомендуємо переконатися, що верхній або нижній межі напруги виставлені відповідно до якості саме вашої мережі та обладнання, що захищається до них.

Гістерезис призначений для оптимізації кількості спрацьовувань, коли напруга в мережі близько до встановлених меж і нестабільна. Якщо можливості розширити межі діапазону напруги вже немає, додайте гістерезис у діапазоні від 0 до 5 В. Перш ніж подати навантаження на під'єднане обладнання, переконайтеся, що напруга відсунулася від меж на величину гістерезису і тільки після цього піддавайте навантаження на нього.

Щоб унеможливити згубний вплив частих короткочасних спрацьовувань на техніку, що захищається, задійте функцію «Максимальна кількість спрацьовувань поспіль». Вона необхідна для захисту чутливого до частих спрацьовуваннях обладнання, наприклад, холодильника або кондиціонера.
Під час спрацьовування захисту встановленої кількості разів поспіль, наприклад, 5, реле вимкне захисну техніку та заблокується, водночас на екрані з'явиться повідомлення «REP». Блокування дає змогу привернути увагу користувача до проблеми в мережі або потреби внести зміни в настроювання реле.
Розблокуйте реле натисканням будь-якої кнопки та перевірте причину спрацьовування в журналі аварій. За потреби змініть параметри захисту, якщо це не суперечить можливостям під'єднаного навантаження.

Якщо користувач з якоїсь причини не звернув увагу на блокування пристрою, то після закінчення години реле самостійно розблокується, щоб забезпечити чарівну роботу обладнання, що захищається. Зверніть увагу, що в такій ситуації важливо усунути причину частих спрацьовувань реле.

Потрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просаджень напруги, а отже, і частих спрацьовувань реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість вимкнень реле, підібравши час, який реле чекатиме перед вимкненням навантаження.

Для правильного налаштування часу вимкнення необхідно керуватися даними до обладнання, що захищається.

Налаштований у такий спосіб час діятиме тільки за зниження напруги від 154 до 176 В (коли професійна модель увімкнена) або від 120 до 210 В (коли професійна модель вимкнена). В інших ситуаціях час вимкнення фіксоване (дивіться таблицю вище).

Підвищена безпека завдяки термозахисту

Термодатчик усередині корпусу гарантує безпеку та вимикає навантаження в разі, якщо температура всередині корпусу перевищить 80 °C, екран водночас заблимає написом «oht». Після зниження температури нижче ніж 60 °C пристрій увімкне навантаження й відновить роботу.

Якщо захист має понад 5 разів за добу, реле заблокується й напис «oht» буде зображатися постійно. Усуньте проблему перегрівання та зачекайте, поки температура всередині реле опуститься нижче ніж 60 °C — реле підкаже про цю появу на екрані точки наприкінці «oht.» Потім для розблокування натисніть будь-яку кнопку реле.

Для перегляду технопридатури всередині корпусу під час піотрегування натисніть кнопку «i». Якщо перегрівання немає, то для перегляду температури утримуйте «i» 21 сек.

Зручність у керуванні

У ZUBR D2 дуже зручне стандартизоване під'єднання вхід-вихід, немає потреби використання нульової клеми під час під'єднання. Настроювання роботи пристрою здійснюється за допомогою лише трьох кнопок. Четверта кнопка «i» призначена для перегляду журналу аварійних спрацьовувань і розшифрування абревіатури меню. Цифровий екран постійно зображає значення напруги, а також виводить системну інформацію. Доступна можливість настроювання яскравості екрана й індикатора в режимі очікування.

Просте встановлення

Реле напруги ZUBR D2 дуже компактний, займає 2 стандартні модулі в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку завширшки 36 мм. Якщо в приміщенні підвищена вологість або є ймовірність потрапляння води на пристрій, тоді щиток має відповідати класу захисту IP55 (згідно з ГОСТом 14254).

Приклади монтажних схем на автоматиці Hager и Schneider

Бібліотека фігур для Visio завантажити

Короткий відеообзор

Технічні характеристики ZUBR D2

Категорія продукції:

Реле напруги

Струм, А:

63

Способ монтажа:

На DIN-рейку

Кількість фаз:

1 ф. (230 вольтів)

Термозахист:

Є

TrueRMS:

Є

Проф. затримка вимкнення:

Є

Нижня межа напруги:

120-210 В

Верхня межа напруги:

220-280 В

Номінальна потужність навантаження:

13 900 ВА

Час вимкнення навантаження у разі зниження напруги:

0,1-10,0 с (>120 В), не більш ніж 0,04 с (<120В)

Час вимкнення навантаження у разі перевищення напруги:

не більш ніж 0,04 с

Номінальний струм навантаження:

63 А (макс. 80 А впродовж 10 хв)

Час затримки вмикання навантаження:

3-600 с

Тип реле:

Поляризоване

Напруга живлення:

100-420 В

Споживання струму:

не більш ніж 2,8 мА

Переріз проводу:

не більш ніж 16 мм2

Маса:

0,17 кг

Габаритні розміри (Ш х В х Г):

36 х 85 х 66 мм

Кількість комутацій під навантаженням, не менш ніж:

10000 циклів

Кількість комутацій без навантаження, не менш ніж:

500 000 циклів

Ступінь захисту за ГОСТ 14254:

IP20

Потужність, ВА:

понад 10 000

Комплект постачання:

реле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
