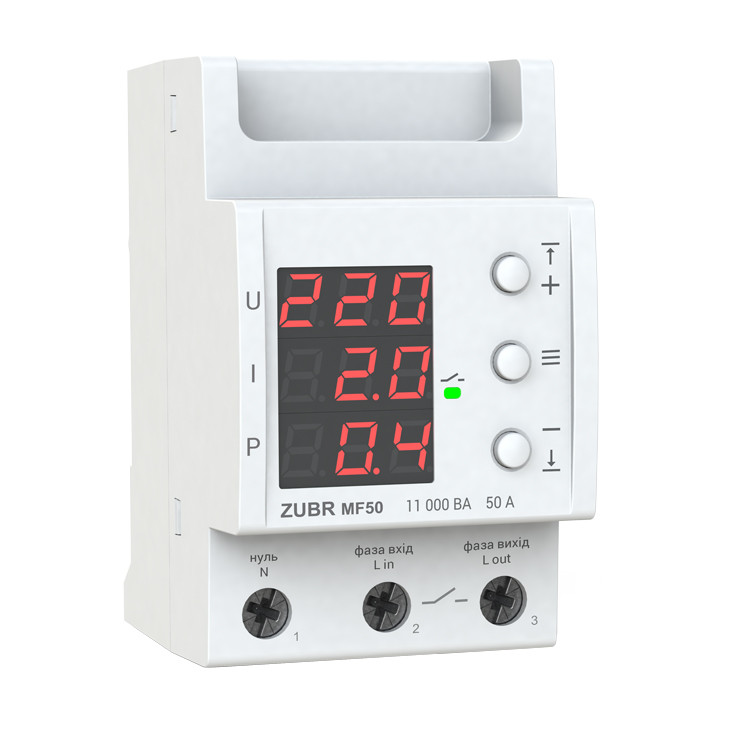

Однофазне мультифукційне реле напруги ZUBR MF50

Багатофункціональне реле

Багатофункціональне реле ZUBR MF призначено для захисту однофазної електромережі від неприпустимих відхилень напруги, а також перевищення споживання струму й активної потужності. З його допомогою ви можете обмежувати споживану активну потужність під'єднаного обладнання. Реле діє за принципом відсікача: у разі перевищення встановлених значень — вимикає навантаження.

Затримка увімкнення навантаження

Реле відновить подавання навантаження через встановлений час після закінчення аварійної ситуації та стабілізації напруги в мережі. Ви можете встановити час затримки подавання навантаження від 3 до 600 с. Для чутливого до частих увімкнень/вимкнень живлення обладнання (холодильники, кондиціонери та ін.) ми рекомендуємо встановлювати значення затримки на 120-180 с.

Ви можете встановити затримку вимкнення навантаження за безпечного перевищення споживання струму й активної потужності. Діапазон часу затримки становить від 0 до 240 с.

Подавання напруги відбудеться після закінчення часу затримки (спрацює зелений індикатор).

Точність вимірювання напруги та струму

Реле забезпечує високий рівень точності вимірювання рівня напруги, струму та активної потужності завдяки використанню алгоритму True RMS. Але ви можете скоригувати відображення цих параметрів відповідно до вашого контрольного пристрою.

Безпека під час експлуатації

Корпус пристрою виготовлений із негорючого полікарбонату. Також реле обладнане термодатчиком, який захищає від перегрівання.

Просте керування

Керування багатофункціональним реле здійснюється лише трьома кнопками. Для встановлення верхньої та нижньої межі допустимої напруги використовується відповідно верхня та нижня кнопки. Середня кнопка відкриває меню, де ви можете настроювати максимальний струм і споживану потужність. У меню встановлюється час затримки увімкнення напруги, а також час вимкнення подавання навантаження у разі перевищення допустимих значень струму та потужності.

Реле зберігає критичні значення напруги, струму й активної потужності в енергонезалежній пам'яті.

Зручний монтаж

Багатофункціональне реле встановлюється в розподільний щиток на стандартну DIN-рейку. Ширина пристрою становить усього 53 мм.

Приклад монтажної схеми  ZUBR MF63 на автоматиці Hager завантажити

Приклад монтажної схеми  ZUBR MF63 на автоматиці Schneider завантажити

Бібліотека фігур для Visio завантажити

Технічні характеристики ZUBR MF

Категорія продукції:

Багатофункціональне реле, Реле напруги

Струм, А:

40

Способ монтажа:

На DIN-рейку

Кількість фаз:

1 ф. (230 вольтів)

Термозахист:

Є

TrueRMS:

Є

Проф. затримка вимкнення:

Є

Нижня межа напруги:

120-210 В

Верхня межа напруги:

220-280 В

Номінальна потужність навантаження:

8 800 ВА

Час вимкнення навантаження у разі зниження напруги:

176-210 В — 10 с, 164-176 В — 0,5 с, нижче 164 В — 0,04 с

Час вимкнення навантаження у разі перевищення напруги:

понад 264 В — 0,04 с, 220-264 В — 0,5 с

Основна межа струму:

0,1-40 А

Обмеження активної потужності:

0,1-8,8 кВт

Точність вимірювання сили струму:

5-50 А ±0,1 А, 1-5 А ± 0,2 А, <1 А ± 0,3 А

Номінальний струм навантаження:

40 А (макс. 50 А впродовж 10 хв)

Час затримки вмикання навантаження:

3-600 с

Час затримки вимкнення навантаження:

0-240 с

Тип реле:

Електромагнітна

Напруга живлення:

100-420 В

Переріз проводу:

не більш ніж 16 мм2

Маса:

0,21 кг ±10%

Габаритні розміри (Ш х В х Г):

53 х 85 х 66 мм

Кількість комутацій під навантаженням, не менш ніж:

10000 циклів

Кількість комутацій без навантаження, не менш ніж:

500 000 циклів

Ступінь захисту за ГОСТ 14254:

IP20

Потужність, ВА:

7 001 - 10 000

Комплект постачання:

реле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
