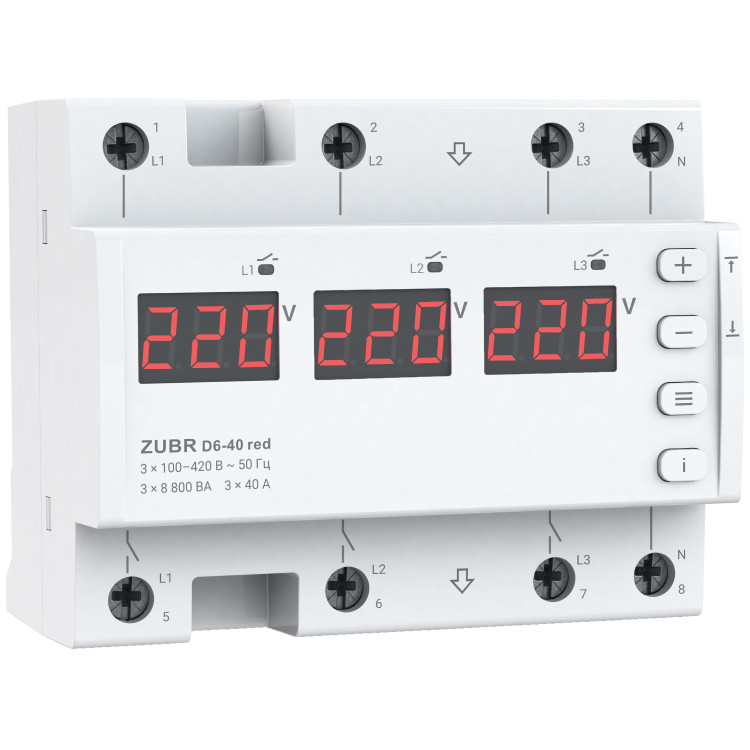

Реле напруги ZUBR D6 red призначене для захисту побутового та промислового електрообладнання (зокрема трифазних електродвигунів) і може працювати в режимах: однофазного або трифазного навантаження.
У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі та в разі аварії на одній із фаз, буде вимкнена тільки аварійна фаза. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле!
У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметричності, обриву фаз (функцію можна вимкнути), контролює лад чергування фаз (функцію можна вимкнути) і в разі аварії на одній із фаз, будуть вимкнені всі фазы. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле з контактором!
Під час роботи реле вимірює та зображає поточне значення напруги на кожній із фаз. Усі параметри та значення аварійних вимкнень зберігаються в енергонезалежній пам'яті.
Фінансово ZUBR D6 red вигідніше, ніж три однофазні реле напруги. До того ж він компактний і займає 6 стандартних модулів в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку завширшки 35 мм. Якщо в приміщенні підвищена вологість або є ймовірність потрапляння води на пристрій, тоді щиток має відповідати класу захисту IP55 (згідно з ГОСТом 14254).
ZUBR D6 red використовує метод вимірювання напруги в мережі — True RMS. Він неабияк знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.
ВАЖНО! Якщо ви звірите показання реле з вашим вимірювальним приладом, перевірте, щоб принцип вимірювання вашого приладу теж був True RMS. Інакше показання реле та вашого вимірювального приладу можуть відрізнятися. Якщо ви все ж більше довіряєте своєму вимірюваному приладу, то показання реле можна відкоригувати поправкою в показаннях напруги на екрані реле ±20 В.
Ви можете залучити професійну модель затримки часу вимкнення. Вона дає змогу не вимикати обладнання у разі безпечних за величиною і тривалості відхиленнях напруги.
У ZUBR D6 red реалізовані нові функції, використання яких додатково попередить вихід із ладу техніки, що захищається, завдяки зменшенню повторних спрацьовувань реле:
Журнал здатний зберігати в енергонезалежній пам'яті 99 останніх аварійних спрацьовувань (наприклад, напрягання у разі вимкнення реле або спрацьовування термозахисту). Щоб оцінити стан і якість вашої електромережі, ви можете скинути журнал вручну. Так можна проаналізувати характер і частоту аварій за певний проміжок часу. Журнал також скидається у разі зміни режиму роботи реле (однофазного та трифазного навантаження).
Категорія продукції:
Струм, А:
3х40
Способ монтажа:
Кількість фаз:
3 ф. (230/380 Вольт), 1 ф. (230 вольтів)
Термозахист:
TrueRMS:
Проф. затримка вимкнення:
Нижня межа напруги:
120-210 В
Верхня межа напруги:
220-280 В
Номінальна потужність навантаження:
3 x 8800 ВА
Час вимкнення навантаження у разі зниження напруги:
0,1-10,0 с (>120 В), не більш ніж 0,04 с (<120В)
Час вимкнення навантаження у разі перевищення напруги:
не більш ніж 0,04 с
Час затримки вмикання навантаження:
3-600 с
Перекос (асимометрія) фаз:
10-80 В
Час вимкнення у разі перекосу фаз:
0-30 с
Напруга живлення:
3 х 100–420 В ~ 50 Гц
Маса:
0,43 кг ±10%
Габаритні розміри (Ш х В х Г):
106 х 85 х 66 мм
Кількість комутацій під навантаженням, не менш ніж:
10000 циклів
Кількість комутацій без навантаження, не менш ніж:
500 000 циклів
Ступінь захисту за ГОСТ 14254:
IP20
Потужність, ВА:
Комплект постачання:
реле — 1 шт., гарантійний талон, інструкція й техпаспорт — 1 шт., пакувальна коробка — 1 шт.
Основні | |
---|---|
Виробник | ZUBR |
