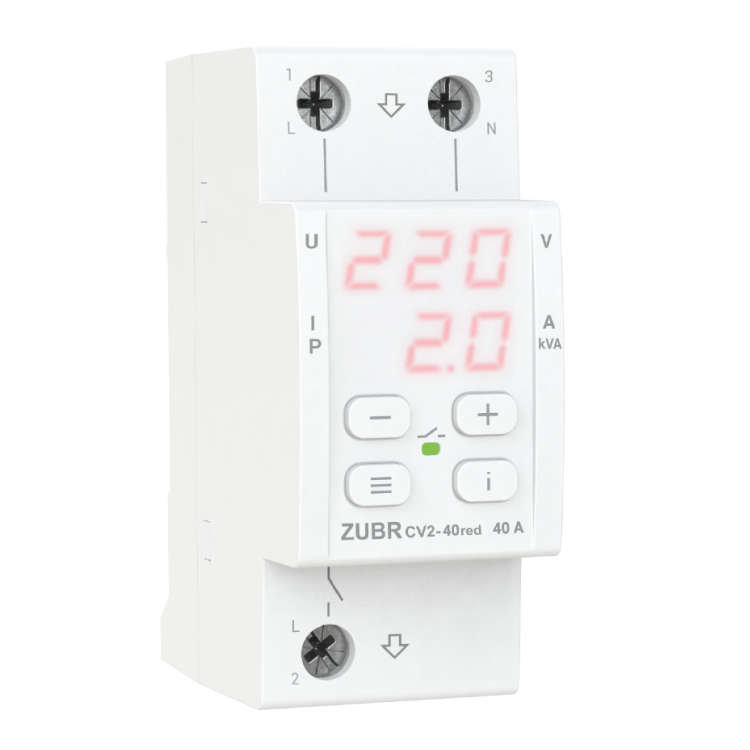

Реле напруги з контролем струму ZUBR CV2-32 red

Реле напруги з контролем струму в компактному корпусі

ZUBR CV2 red захищає обладнання від високої та низької напруги, обривання нуля, а також обмежує споживання струму або потужності. У разі відхилення напруги ZUBR вимкне навантаження, а у разі перевищення струму або потужності навантаження вимкнеться через заданий час затримки.

ZUBR CV2 red об'єднав у собі переваги трьох пристроїв: компактність і максимум функцій від ZUBR D2, контроль по току и мощности от ZUBR MF, поглиблені параметри меж струму від ZUBR I. Водночас вартість ZUBR CV2 red приваблива ZUBR MF.

Короткий відеообзор

Висока точність вимірювання напруги та струму завдяки алгоритму TrueRMS

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на під'єднані прилади.

Професійна модель часу вимкнення навантаження

Професійна модель корисна для мережі змінного струму низької якості або мережі, перевантаженої потужним обладнанням, де часті просаджування напруги призводять до частих спрацьовувань реле.

Активуйте модель Pro, щоб не вимикати обладнання у разі безпечних за величиною і тривалості відхиленнях напруги (див. таблицю нижче). Модель Pro розроблена відповідно до рекомендацій щодо забезпечення стабільності роботи комп'ютерів та іншого обладнання до перешкод і перебоїв у мережі електроживлення ITIC (CBEMA).

Швидкість вимкнення навантаження типово, і в разі застосування Професійної моделі вимкнення

Журнал аварійних спрацьовувань на 100 значень

Журнал здатний зберігати в енергонезалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напрягання, струм або потужність у разі вимкнення реле або спрацьовування захисту від перегрівання).

Затримка увімкнення

ZUBR CV2 red дає змогу встановити час затримки на увімкнення навантаження після аварії, а також час затримки вимкнення навантаження в разі перевищення допустимих значень струму або потужності.

Від заводу в реле стоїть мінімальна затримка на увімкнення навантаження 3 сек. Залежно від типу під'єднаного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих вимкнень напруги обладнання, наприклад, холодильників і кондиціонерів, рекомендується встановлювати затримку увімкнення 2-3 хв.

Згідно з заводським налаштуванням, затримка відраховується з моменту стабілізації напруги. Також у параметрах є можливість вибрати ще один тип затримки, коли відлік починається з моменту вимкнення реле.

Для швидкого відновлення напруги у всьому дощові постелі авацерійного спрацьовування посприятовування ZUBR R116y для холодної техніці, тренувальної до тривалості затримання на увімкнення. А в CV2 red залиште затримку від заводу 3 сек.

Поглиблені параметри для продовження терміну експлуатації вашої техніки:

Перш ніж застосовувати поглиблені параметри, настійно рекомендуємо переконатися, що верхній або нижній межі напруги виставлені відповідно до якості саме вашої мережі та обладнання, що захищається до них.

1. Гістерезис — абревіатура на екрані HUS

Гістерезис призначений для оптимізації кількості спрацьовувань, коли напруга в мережі близько до встановлених меж і нестабільна. Якщо можливості розширити межі діапазону напруги вже немає, додайте гістерезис у діапазоні від 0 до 5 В. Перш ніж подати навантаження на під'єднане обладнання, переконайтеся, що напруга відсунулася від меж на величину гістерезису і тільки після цього піддавайте навантаження на нього.

2. Захист від частих спрацьовувань поспіль — абревіатура на екрані REP

Щоб унеможливити згубний вплив частих короткочасних спрацьовувань на техніку, що захищається, задійте функцію «Максимальна кількість спрацьовувань поспіль». Вона необхідна для захисту чутливого до частих спрацьовуваннях обладнання, наприклад, холодильника або кондиціонера.
Під час спрацьовування захисту встановленої кількості разів поспіль, наприклад, 5, реле вимкне захисну техніку та заблокується, водночас на екрані з'явиться повідомлення «REP». Блокування дає змогу привернути увагу користувача до проблеми в мережі або потреби внести зміни в настроювання реле.
Розблокуйте реле натисканням будь-якої кнопки та перевірте причину спрацьовування в журналі аварій. За потреби змініть параметри захисту, якщо це не суперечить можливостям під'єднаного навантаження.

Якщо користувач з якоїсь причини не звернув увагу на блокування пристрою, то після закінчення години реле самостійно розблокується, щоб забезпечити чарівну роботу обладнання, що захищається. Зверніть увагу, що в такій ситуації важливо усунути причину частих спрацьовувань реле.

3. Час вимкнення у разі провалу напруги

Потрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просаджень напруги, а отже, і частих спрацьовувань реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість вимкнень реле, підібравши час, який реле чекатиме перед вимкненням навантаження.

Для правильного настроювання часу вимкнення необхідно керуватися даними до обладнання, що захищається.

Налаштований у такий спосіб час діятиме тільки у разі зниження напруги від 154 до 176 В (коли професійна модель увімкнена) або від 120 до 210 В (коли професійна модель вимкнена). В інших ситуаціях час вимкнення фіксоване (дивіться таблицю вище).

Підвищена безпека завдяки термозахисту

Термодатчик усередині корпусу гарантує безпеку та вимикає навантаження в разі, якщо температура всередині корпусу перевищить 80 °C, екран водночас заблимає написом «oht». Після зниження температури нижче ніж 60 °C пристрій увімкне навантаження й відновить роботу.

Якщо захист зі збереженням становить понад 5 разів за добу, реле заблокується і напис «oht» буде виводитися постійно. Усуньте проблему перегрівання та зачекайте, поки температура всередині реле опуститься нижче ніж 60 °C — реле підкаже про цю появу на екрані точки наприкінці «oht.» Потім для розблокування натисніть будь-яку кнопку реле.

Для перегляду технопридатури всередині корпусу під час пінотрегування натисніть кнопку «i». Якщо перегрівання немає, то для перегляду температури утримуйте «i» 21 сек.

Зручність у керуванні

Настроювання роботи пристрою здійснюється за допомогою лише трьох кнопок. Чітверна кнопка «i» призначена для перегляду журналу аварійних спрацьовувань, розшифровування абревіатури меню, а також усіх вимірюваних параметрів. Цифровий екран постійно зображає значення напруги та струму або потужності, а також виводить системну інформацію. Доступна можливість настроювання яскравості екрана в режимі очікування.

Просте встановлення

У ZUBR CV2 red зручне стандартизоване під'єднання вхід-вихід. Є можливість під'єднання без використання нульової клеми. Реле ZUBR CV2 red дуже компактне, займає 2 стандартні модулі в розподільному щиті, обладнаному стандартною DIN-рейкою завширшки 36 мм. Якщо в приміщенні підвищена вологість або є ймовірність потрапляння води на пристрій, тоді щиток має відповідати класу захисту IP55 (згідно з ГОСТом 14254).

Технічні характеристики ZUBR CV2 red

Категорія продукції: Реле напруги Струм, А: 32 Способ монтажа: На DIN-рейку Кількість фаз: 1 ф. (230 вольтів) Термозахист: Є TrueRMS: Є Проф. затримка вимкнення: Є Нижня межа напруги: 120–210 В Верхня межа напруги: 220–280 В Номінальна потужність навантаження: 7000 ВА Час вимкнення навантаження у разі зниження напруги: 0,1-10,0 с (>120 В), не більш ніж 0,04 с (<120В) Час вимкнення навантаження у разі перевищення напруги: не більш ніж 0,04 с Основна межа струму: 0,1–50 А Обмеження активної потужності: 0,1–11 кВА Точність вимірювання сили струму: 0,5–40 А ± 0,2 А Номінальний струм навантаження: 32 А (макс. 40 А впродовж 10 хв) Час затримки увімкнення навантаження: 0–240 с Час затримки вимкнення навантаження: 3–600 с Тип реле: Поляризоване Напруга живлення: 100–420 В Переріз проводу: не більш ніж 16 мм2 Маса: 0,19 кг ±10% Габаритні розміри (Ш х В х Г): 36 х 85 х 66 мм Кількість комутацій під навантаженням, не менш ніж: 10000 циклів Кількість комутацій без навантаження, не менш ніж: 500 000 циклів Ступінь захисту за ГОСТ 14254: IP20 Комплект постачання: реле — 1 шт., гарантійний талон, інструкція й техпаспорт — 1 шт., пакувальна коробка — 1 шт.
