З появою на ринку цифрового приладу Openbox SF-50 з'явилася можливість виробляти швидку інсталяцію та налаштування антен для прийому сигналів з супутників, що передають сигнали стандарту DVB-S2. Великі можливості, малі габарити, простота у використанні - безсумнівні переваги приладу. Установники відразу по достоїнству оцінили цей прилад і тут же висловили свої побажання щодо його вдосконалення. Прохання про збільшення екрану, цифрової клавіатури для швидкого введення, LAN для перевірки мережевого з'єднання та інші були почуті керівництвом нашої компанії і, незабаром, був розроблений і запущений у виробництво новий прилад Openbox SF-55, в якому були враховані побажання і зауваження безпосередньо тих, хто повсякденно працює з приладом.
Openbox SF-55 відноситься до мобільних професійних приладів для швидкої і точної настройки супутникових антенних систем, є вдосконаленою версією прилад Openbox SF-50 і дозволяє приймати сигнали стандартів DVB-S і DVB-S2.
У порівнянні з приладом Openbox SF-50, Openbox SF-55 має 3-х дюймовий TFT LCD дисплей з кращою роздільною здатністю, додаткову клавіатуру для вводу даних, відображення констеляції сигналу (відображення фази, модуляції, рівнів сигналу і якості поточної частоти). Прилад дозволяє визначати працездатність і якість конверторів LNB, виробляти ping мережі для перевірки мережевого підключення, має можливість оновлення версії ПЗ через інтернет, використовуючи Ethernet порт.
Особливості Openbox SF-55:
-
- Вхідний діапазон: 950-2150 МГц
- Діапазон вимірювань: -65 - 25дБм
- Вхідний опір: 75 Ом
- Кольоровий TFT LCD дисплей високого дозволу з діагоналлю 3,0"
- Дисплей рівня прийнятого сигналу
- Клавіатура для вводу даних
- Пульт дистанційного керування
- Режим тестування LNB: використовується для перевірки якості конвертора
- Режим виконання пінгу сервера для перевірки мережевого підключення
- Оновлення програмного забезпечення через інтернет, USB накопичувач або порт RS232
- Можливість додавання/видалення супутників безпосередньо в самому приладі
- Підтримка протоколів DiSEqC 1.0, 1.1, 1.2 і USALS
- Прийом сигналу з транспондерів в стандартах DVB-S і DVB-S2
- Автоматичний і сліпий пошук каналів з регулюванням кроку 8 і 12Мгц, пошук по NIT
- Гнучке меню для настройки та контролю параметрів
- Аудіо/Відео вихід сигналу
- Вбудований аналізатор спектру
- Розрахунок азимута і кута місця антени для вибраного місця (населеного пункту)
- Графічне відображення супутників на орбіті для вибраного місця (населеного пункту)
- Звукова і візуальна індикація сигналу
- Цифрове вимірювання рівня та якості сигналу
- Висновок даних BER, відношення сигнал/шум
- Вбудований акумулятор (2350мА/год)
- Автономна робота до 6 годин, заряд близько 2-3 годин.
Прилад поставляється в якісній картонній упаковці, яка виключає пошкодження приладу при транспортуванні. Корпус сірого кольору з неслизького для рук пластику з якісно підігнаними бічними кришками-заглушками, під якими встановлені роз'єми для підключення блоку живлення, A/V виходи, USB для зовнішнього накопичувача, порт LAN.
Комплект поставки:
- прилад Openbox SF-55
- пульт дистанційного керування
- керівництво користувача
- чохол для приладу з ремінцем
- адаптер для зарядки від мережі 220В
- адаптер для зарядки від 12В (прикурювач автомобіля)
- кабель RS232 для підключення до комп'ютера
- кабель 3.5 мм Jack - 2RCA
- компас
- два примірники Керівництва користувача російською та англійською мовами

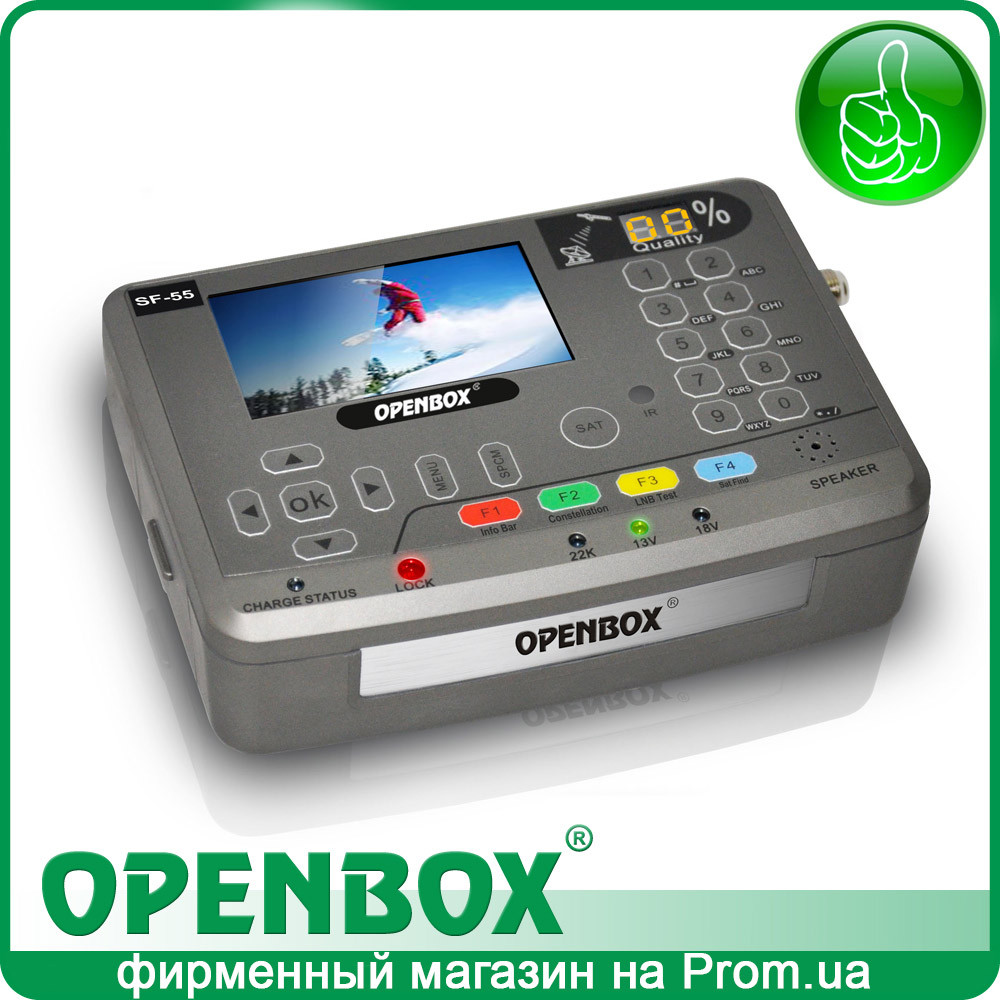

Передня панель приладу:
Ліва сторона приладу (під відкидною кришкою):
-
-
- DC, гніздо для підключення зарядного пристрою. Завод-виробник рекомендує перед першим застосуванням приладу зарядити його батареї, мінімальний час заряду - 6 годин.
- USB, порт для підключення зовнішніх накопичувачів;
- AV OUT, RS 232, гніздо для виведення композитного відео сигналу і сигналу звуку на зовнішній телевізор/монітор, або для підключення до порту RS 232 комп'ютера 9-ти пинового кабелю-перехідника (оновлення ПО приладу, завантаження/вивантаження користувацьких баз даних, настроювань). Обидва кабелі поставляються разом з приладом.
-
Права сторона приладу:
-
- роз'єм для підключення комп'ютерної мережі Ethernet з жовтим та зеленим індикаторами прийому-передачі даних для завантаження даних і програмного забезпечення через локальну мережу та інтернет.
- На правій стороні приладу розміщений роз'єм для підключення до конвертора супутникової антени. Максимальний струм навантаження допускається до 500 мА.
Перед тим як вперше включити прилад для налаштування супутникових антен
OPENBOX SF-55 обов'язково познайомтеся з Керівництвом користувача.
Після розпаковування приладу, перевірте його комплектацію і підключити мережний адаптер для зарядки акумулятора пристрою. Завод-виробник рекомендує проводити першу зарядку батареї не менше 6 годин. Коли акумулятор буде заряджено, то індикація CHARGE STATUS зміниться з червоного на зелений колір. Автомобільний зарядний пристрій дозволить Вам здійснювати швидку підзарядку акумулятора при пересуванні між місцями установок.
Для включення приладу необхідно натиснути і утримувати кнопку Power ON до початку світіння світлодіода LOCK (приблизно 5-6 секунд).
- Головне меню приладу OPENBOX SF-55 містить дев'ять основних розділів:
Пошук, DiSEqC, Мої супутники, Розрахунок, Спектр, Констеляція, Тест LNB, Система, Мережевий Ping
Розділ Пошук
У розділі Пошук можна вибрати необхідний супутник, тип LNB, необхідний транспондер, вибрати тип пошуку, а так само отримати інформацію про рівень сигналу, його якості і потужності, кількості помилок в потоці, проконтролювати правильність вибраного супутника (відображається назва супутника).
Розділ DiseqC
Розділ DiSEqC дозволяє задати конфігурацію обладнання приймальної системи для прийому сигналів з декількох LNB, розташованих на одній антені або на декількох антенах, спрямованих на різні супутники при використанні перемикача DiSEqC, працюють з протоколами 1.0/1.1. Також можлива настройка моторизованої антени з протоколів DiSEqC 1.2 або USALS.
Розділ Мої супутники
Розділ головного меню Мої супутники дозволяє наочно отримати інформацію про супутники, які Ви можете приймати у Вашій місцевості.
Розділ Розрахунок кута
- Розділ головного меню Розрахунок кута може бути використаний для приблизної орієнтації Вашої антеною системи антени на супутник.
- У розділі головного меню Спектр Ви можете переглянути розгорнуту картинку з сигналами просканованих транспондерів вибраного Вами супутника. На вертикальній осі можна приблизно оцінити потужність сигналу з транспондера в дБ/мкв, по горизонтальній осі - частоту сигналу після першого перетворення в конверторі (або частоту транспондера).
Розділ Констеляція
- Констелляционная діаграма являє собою графічне зображення цифрових символів, отриманих за певний період часу. У разі ідеального каналу передачі, при відсутності перешкод і шумів, всі символи розпізнаються без помилок. У цьому випадку вони зображуються на діаграмі як добре певні точки, що потрапляють в одну і ту ж зону, утворюючи дуже концентровану точку. Перешкоди і шуми призводять до того, що демодулятор не завжди може правильно розпізнати символи, що призводить до розсіювання області концентрації точок і утворення різних форм розсіювання, за якими можна візуально визначити характер проблеми з сигналом.
Розділ Тест LNB
- Перевірка конвертора запускається автоматично при виборі в Головному меню.
- 18V - тест для горизонтальної поляризації;
- 13V - тест для вертикальної поляризації.
- Шкала розділена на два рівня, червоний - погано, зелений - добре. Отже, чим правіше на зеленій шкалою знаходиться курсор у вигляді кульки, тим вище якість конвертора LNB.
- Кнопка F1 використовується для перемикання поляризації;
- Кнопка F2 використовується для перемикання конвертора у верхній діапазон.
Розділ Мережевий Ping
- Даний розділ головного меню використовується для посилки запитів, відповідей і часу, через яке приходить відповідь від сервера. Пінговать можна як віддалений сервер в інтернеті, якщо прилад Openbox SF-55 підключений до нього, так і комп'ютери в локальній мережі приладу.
- Режим Ping - задається режим пінгування або постійно, або 5 пакетів.
- Затримка Ping - встановлюється час затримки між пакетами від 1 до 10 секунд.
- Адреса Ping - для введення IP або буквеного адреси.
Необхідно ввести потрібну адресу і активувати <Запуск Ping>.
Розділ Система
Розділ головного меню Система містить у собі базові налаштування приладу, такі як: конфігурація (вибір місця, мову системи, прозорість меню, авто-виключення приладу, наявність звукового сигналу, подача живлення на LNB конвертор), користувацькі настройки для нестандартних LNB, оновлення/збереження налаштувань з використанням USB накопичувача, скидання в Заводські установки. Ви можете подивитися інформацію про версії апаратної частини приладу і про версії програмного забезпечення.
Оновлення програмного забезпечення (прошивки) приладу доступно двома способами: через порт USB і через порт RS-232. Програмне забезпечення приладу постійно вдосконалюється, що дозволяє комфортно користуватися всіма наявними можливостями і додавати нові можливості.
Виробником передбачена можливість редагування супутників, транспондерів, каналів та ін. за допомогою зовнішнього редактора і завантаження/вивантаження налаштувань.
