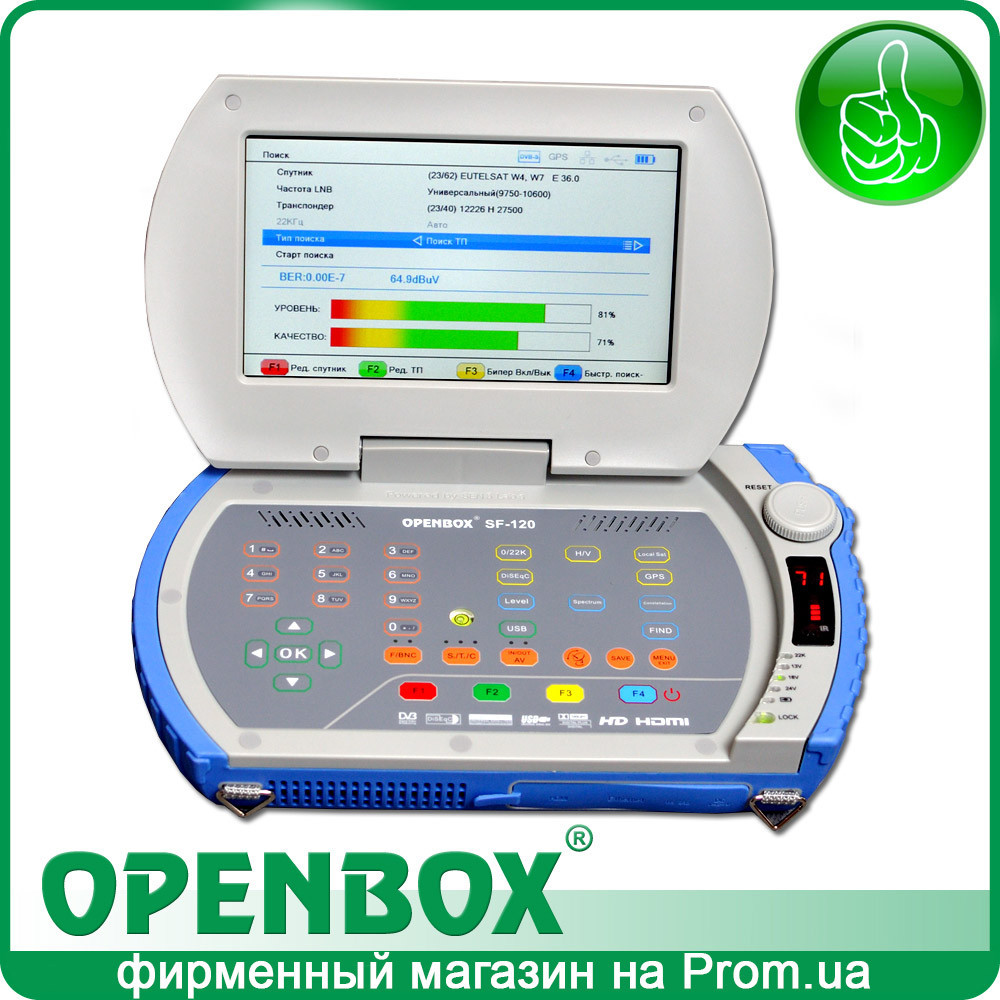

Прилад налаштування супутникових антен Openbox SF-120

12 300 ₴

  • Немає в наявності
+380 (99) 687-47-98
  • +380 (96) 812-84-78
  • +380 (66) 879-70-33
  • +380 (61) 222-02-20
Прилад налаштування супутникових антен Openbox SF-120Прилад налаштування супутникових антен Openbox SF-120
12 300 ₴
Немає в наявності
+380 (99) 687-47-98
  • +380 (96) 812-84-78
  • +380 (66) 879-70-33
  • +380 (61) 222-02-20
Прилад налаштування супутникових антен Openbox SF-120
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення



Враховуючи всі побажання установників, кабельників, монтажників ми розробили універсальний прилад установника всіх типів супутникових і ефірних антен, налаштування систем кабельного телебачення, систем CCTV і IPTV. Цей прилад має всі властивості і можливості, що раніше випускалися приладів для налаштування супутникових антен 20-й, 30-й і 50-ї серії, а також нові функції, які розширюють можливості приладу та не мають аналогів з приладами такого ж класу.

Отже, пропонуємо Вашій увазі новий, універсальний (All-In-One), цифровий вимірювальний прилад для налаштування супутникових і ефірних антен, систем кабельного цифрового телебачення, IP-телебачення, систем CCTV, який оснащений GPS-приймачем, градиометром, слотами CA і CI, інтерфейсами RS232, LAN, USB, HDMI. Прилад дозволяє здійснювати налаштування всіх типів супутникових антен і антен ефірного телебачення, а також налаштування телевізійних камер CCTV.



Відмінності приладів 100-ї серії Openbox:



Openbox SF-100 - прийом DVB-S/S2

             Openbox SF-110 - прийом DVB-S/S2, DVB-T/T2

             Openbox SF-120 - прийом DVB-S/S2, DVB-T/T2, DVB-C



Основні особливості:
    • Повне вимірювання параметрів для систем DVB-S/S2 & DVB-T/T2 (DVB-C тільки для приладу Openbox SF-120)
    • Підтримка асинхронного послідовного порту
    • Підтримка протоколу Annex A/C, DVB-C тюнера
    • Перегляд і аналіз спектра сигналу в режимі реального часу
    • Перегляд діаграми «Сузір'я»
    • Підтримка систем GPS /LCN
    • Вимірювання параметрів BER, S/N (MER), FEC
    • Функції Автопошуку, «Сліпого» пошуку, ручного пошуку і пошуку по NIT
    • Автоматичне визначення і відображення на дисплеї інформації про назву супутника, його становище на орбіті
    • Підтримка протоколів DiSEqC1.0/DiSEqC1.1/DiSEqC1.2, USALS та робота з системами MDU і «Unicable»
    • Автоматичне відображення списку супутників для Вашої місцевості
    • Підтримка запису потоку цифрового сигналу (Transport Stream)
    • Підтримка HDTV H. 264 і 1080P
    • Функція AV-OUT для зовнішнього дисплея або телевізора
    • Функція AV-IN для відеоспостереження CCTV і підключення ресивера
    • Просте оновлення ПО через Ethernet, USB і порт RS232
    • Редагування списку супутників на комп'ютері
    • FTP, збереження даних користувача
    • Підтримка карт умовного доступу для кодування Conax та ін.
    • Підтримка CI інтерфейсу
    • Підтримка режимів роботи 13В/18В, 22КГц
    • Розрахунок та емуляція кута нахилу антени
    • Багатомовне меню користувача: Англійська, Німецька, Французька, Іспанська, Італійська, Російська та ін
    • Підтримка Загального і місцевого списку супутників
    • Вбудований GPS приймач
    • 7 дюймовий TFT РК-екран високої чіткості
    • Світлодіодний (Червоний/Зелений) і звукової (аудіо) сигналізатор виявлення сигналу з супутника

Прилади поставляються в захисній картонній упаковці, яка виключає пошкодження кейса приладу при транспортуванні.



Сам прилад упакований в стильний і добротний кейс, який дозволяє надійно захистити прилад від будь-яких впливів при переміщенні і в якому розміщені всі необхідні аксесуари для роботи з приладом.



Корпус приладу синьо-сірого кольору з прогумованого неслизького для рук пластику з якісно підігнаними бічними кришками-заглушками, під якими встановлені роз'єми для підключення блоку живлення, порту RS232, HDMI виходу, порта LAN, USB для зовнішнього накопичувача, інтерфейсу CA для карт умовного доступу і інтерфейсу CI для модулів умовного доступу. На задній панелі приладу розташовані роз'єми F-типу і BNC для підключення супутникових і ефірних антен, а також комбінований роз'єм AV IN/OUT для підключення камер CCTV або виведення зображення на зовнішній монітор/екран.

Комплект поставки:
    • прилад Openbox SF-100/110/120
    • пульт дистанційного керування
    • адаптер для зарядки від мережі 220В
    • адаптер для зарядки від 12В (прикурювач автомобіля)
    • кабель RS232 для підключення до комп'ютера
    • кабель 3.5 мм Jack - 2RCA
    • 2 батареї ААА
    • Ремінь для носіння приладу
    • 2 ключа від замків кейса
    • 5 перехідних роз'ємів
    • два примірники Керівництва користувача російською та англійською мовами





Передня панель приладу:
    • Цифрові кнопки: Кнопка для введення номера каналу безпосередньо з клавіатури або для введення параметрів в режимі «Меню».
    • Курсори: Кнопки для пересування курсору по пунктах меню.
    • Основні кнопки: 16 кнопок для вибору функцій приладу. Ці кнопки працюють тільки в режимі перегляду програм.
    • 0/22K: Управління частотою 22 кгц під час перегляду ТВ програм.
    • H/V: Перемикання поляризації Вертикальна/Горизонтальна.
    • Local sat: Швидкий перехід в меню Супутники.
    • DiSEqC: Кнопка для швидкого перемикання в меню DiSEqC.
    • GPS: Кнопка для швидкого перемикання в меню GPS.
    • Level: Кнопка для швидкого перемикання в меню Рівень.
    • Spectrum: Кнопка для швидкого перемикання в меню Спектр.
    • Constellation: Кнопка для швидкого перемикання в меню Констеляція.
    • USB: Кнопка для швидкого перемикання в меню USB.
    • Find: Кнопка для швидкого перемикання в меню Пошук.



    F/BNC: для перемикання входу сигналу між роз'ємами BNC або F-типу.

Світлодіодний індикатор відображає інформацію про поточний підключення роз'ємів.

    S2/T2/Cдля перемикання між режимами роботи DVB-S/S2, DVB-T/T2 або системою кабельного мовлення (тільки для SF-120).

Світлодіодний індикатор відображає інформацію про поточний режим роботи.

    in/out avдля перемикання між режимами входу або виходу AV сигналу.

Світлодіодний індикатор відображає інформацію про поточний режим роботи.

    ant rotate: для швидкого перемикання в режим Емуляції під час перегляду ТВ програм

    save: Натисніть цю кнопку для збереження настройок

    menu exit: Натискання цієї кнопки дозволяє увійти в Головне меню з режиму перегляду програм, вийти з поточного меню в попереднє меню або закрити поточне меню.

Функціональні клавіші: виконують різні функції в субменю.
    • F4: головна функція цієї кнопки це включення/вимикання живлення приладу. Натисніть і утримуйте кнопку F4 більш ніж три секунди до появи на екрані логотипу приладу.
    • Поворотний перемикач-кнопка: У режимі перегляду обертанням цієї кнопки можна регулювати рівень гучності. Натискання на кнопку виведе список каналів, обертанням цієї кнопки можна вибрати потрібний канал і натисканням можна підтвердити свій вибір. У режимі Меню обертання цієї кнопки дозволяє здійснювати навігацію по пунктам меню, а натискання кнопки дозволяє ввійти в підменю або вибрати значення пункту меню.
    • Ця кнопка також працює як кнопка скидання для перезавантаження пристрою (натиснути і утримувати більше 6 секунд).
    • Світлодіодний індикатор: відображає інформацію про рівні якості сигналу.
    • Світлові індикатори: Відображають стан LNB, зарядку батарей і стан сигналу із супутника (Lock).
    • Монітор: 7 дюймовий TFT РК-екран високої чіткості.
    • Градиометр: вимірює горизонтальне положення приладу



Передня сторона приладу (під відкидною кришкою):
    • HDMI: Цифровий вихід Відео і Аудіо для підключення до телевізору з HDMI входом.
    • Ethernet: Мережевий порт для перевірки домашньої мережі і оновлення програмного забезпечення приладу.
    • RS232: Послідовний порт для передачі даних через кабель RS-232.
    • DC: Роз'єм для підключення мережного адаптера







Задня сторона приладу:
    • AV IN/OUT: перемикається вхід/вихід Відео і Аудіо сигналів для підключення зовнішньої апаратури.
    • DVB-S/S2 Роз'єм F-мама: Для підключення коаксіального кабелю від LNB Вашої антени через F-роз'єм.
    • DVB-S/S2 Роз'єм BNC: Для підключення коаксіального кабелю від LNB Вашої антени через BNC-роз'єм.
    • T2/T/C роз'єм F-мама: Для підключення коаксіального кабелю від ефірної антени або кабельної проводки через F-роз'єм.
    • T2/T/C роз'єм BNC: Для підключення коаксіального кабелю від ефірної антени або кабельної проводки через BNC-роз'єм.





Ліва сторона приладу (під відкидною кришкою):
    • CA: картоприймач для карти умовного доступу Conax
    • USB: 1 USB2.0 порт для підключення USB HDD, USB флеш-карти або зчитувача USB з картою пам'яті (оновлення, зберігання призначених для користувача налаштувань, програвання медіа файлів).
    • CI: Загальний інтерфейс для модулів умовного доступу.







Робота з приладом:



Перед тим як вперше включити прилад для налаштування супутникових антен OPENBOX SF-100/110/120 обов'язково познайомтеся з Керівництвом користувача.



Після розпаковування приладу, перевірте його комплектацію і підключити мережний адаптер для зарядки акумулятора пристрою. Завод-виробник рекомендує проводити першу зарядку батареї не менше 6 годин. Коли акумулятор буде заряджено, то індикація стану заряду батареї зміниться з червоного на зелений колір. Автомобільний зарядний пристрій дозволить Вам здійснювати швидку підзарядку акумулятора при пересуванні між місцями установок.

Для включення приладу необхідно натиснути і утримувати (2 секунди) кнопку F4 до початку світіння світлодіода 13V і появи повідомлення On на світлодіодному індикаторі.



Головне меню приладу OPENBOX SF-120 містить десять основних розділів:

Пошук, Рівень, Спектр, Сузір'я, USB, DiSEqC, GPS, Супутники, Емуляція, Система.

    Main menu

Розділ Пошук

    У розділі Пошук для системи DVB-S/S2 можна вибрати необхідний супутник, тип LNB, необхідний транспондер, вибрати тип пошуку, а так само отримати інформацію про рівень сигналу, його якості і потужності, кількості помилок в потоці, проконтролювати правильність вибраного супутника (відображається назва супутника).

У розділі Пошук для системи DVB-T/T2 можна здійснити автоматичний пошук всіх ефірних каналів, вибрати частотний план для потрібної країни проживання, подати при необхідності напруга живлення антенного підсилювача, ручний пошук певного каналу або потрібної частоти, встановити необхідну ширину смуги пропускання, отримати інформацію про всіх рівнях частот.

У розділі Пошук для системи DVB-C можна здійснити автоматичний пошук всіх кабельних каналів або здійснити ручний пошук необхідної частоти каналу.

Search

Розділ, Рівень

    У розділі Рівень для системи DVB-S/S2 можна вибрати необхідний супутник, тип LNB, необхідний транспондер, вибрати тип пошуку, а так само отримати детальну інформацію про сигнал: співвідношення сигнал/шум (C/N), рівень сигналу, відношення модуляція/помилка (MER), відношення біт/помилка (BER).

У розділі Рівень для системи DVB-T/T2 можна отримати детальну інформацію про сигнал: співвідношення сигнал/шум (C/N), рівень сигналу, відношення модуляція/помилка (MER), відношення біт/помилка (BER) і відношення біт/помилка (PBER) після обробки корекції сигналу.

У розділі Пошук для системи DVB-C можна отримати детальну інформацію про сигнал: співвідношення сигнал/шум (C/N), рівень сигналу, відношення модуляція/помилка (MER), відношення біт/помилка (BER).

Level

Розділ Спектр

У розділі Спектр для систем DVB-S/S2/T/T2/C можна вибрати необхідну початкову та кінцеву частоту для відображення спектру, вибрати смугу пропускання (центральну частоту і смугу щодо центральної частоти), здійснити збереження отриманої картинки на флеш-карту.

Spectrum


Розділ Констеляція (Сузір'я)

Констелляционная діаграма являє собою графічне зображення цифрових символів, отриманих за певний період часу. У разі ідеального каналу передачі, при відсутності перешкод і шумів, всі символи розпізнаються без помилок. У цьому випадку вони зображуються на діаграмі як добре певні точки, що потрапляють в одну і ту ж зону, утворюючи дуже концентровану точку. Перешкоди і шуми призводять до того, що демодулятор не завжди може правильно розпізнати символи, що призводить до розсіювання області концентрації точок і утворення різних форм розсіювання, за якими можна візуально визначити характер проблеми з сигналом.

    Constellation

Розділ USB

У розділі USB є все необхідне для роботи із зовнішнім накопичувачем (флеш картою). Тут можна здійснити запис програми на зовнішній накопичувач, записати транспортний потік каналу/транспондера, використовувати прилад як медіаплеєр для програвання музичних файлів і перегляду фотографій, провести аналіз наявного транспортного потоку, оновити програмне забезпечення приладу, його налаштувань, зберегти системні дані.

Оновлення програмного забезпечення (прошивки) приладу доступно двома способами: через порт USB і через порт RS-232. Програмне забезпечення приладу постійно вдосконалюється, що дозволяє комфортно користуватися всіма наявними можливостями і додавати нові можливості.

Виробником передбачена можливість редагування супутників, транспондерів, каналів та ін. за допомогою зовнішнього редактора і завантаження/вивантаження налаштувань.

USB


Розділ DiSEqC

Розділ DiSEqC (тільки в режимі DVB-S/S2) дозволяє задати конфігурацію обладнання приймальної системи для прийому сигналів з декількох LNB, розташованих на одній антені або на декількох антенах, спрямованих на різні супутники при використанні перемикача DiSEqC, працюють з протоколами 1.0/1.1. Також можлива настройка моторизованої антени з протоколів DiSEqC 1.2 або USALS, встановлення/зняття меж обертання системи.

DiSEqC

Розділ GPS

    Розділ GPS (тільки в режимі DVB-S/S2) дозволяє визначити Ваше місце розташування (Довгота і Широта), висоту над рівнем моря і часу UTC. Тепер Вам не потрібен компас, все необхідне вже є в приладі.

    GPS

Розділ Супутники

    Розділ головного меню Супутники дозволяє наочно отримати інформацію про супутники, які Ви можете приймати у Вашій місцевості. У цьому розділі Ви можете визначити Позицію, Азимут, Элевацию.

Satellites


Розділ Емуляція

    Розділ головного меню Емуляція може бути використаний для приблизної орієнтації Вашої антеною системи антени на супутник, при цьому кришка приладу емулює дзеркало прямофокусной антени. За допомогою кнопок виберіть необхідний для налаштування супутник і, розуміючи/опускаючи екран приладу, добийтеся загоряння червоного прапорця з написом ОК у вікні Елевація. У цьому випадку екран приладу емулює положення напрямки дзеркала антени на супутник. Намагаючись не змінювати положення приладу в горизонтальній площині (червоний прапорець у вікні емуляція горить постійно) і, обертаючи прилад навколо власної осі, (свідчення Азимута повинні прагнути до «нуля»), добийтеся, щоб у віконці Азимут також загорівся червоний прапорець ОК. У цьому випадку екран приладу вкаже на реальне знаходження супутника на орбіті саме для Вашої місцевості.

Emulation

Розділ Система

Розділ головного меню Система містить у собі базові налаштування приладу, такі як: Налаштування системи (вибір місця, мову системи, прозорість меню, наявність звукового сигналу, подача живлення на LNB конвертор), Інформація про систему (версія ПЗ, версія HW, версія MCU). У цьому меню Ви можете встановити/змінити системний пароль, подивитися інформацію про використовуваної карти умовного доступу або інформацію про CI-модуль уловного доступу і використовуваної в ньому карти умовного доступу, перевірити домашню мережу (посилки запитів, відповідей по часу, через яке приходить відповідь від сервера), здійснити перевірку роботи роутера. Тут можна провести оновлення програмного забезпечення пристрою через Інтернет, скинути всі налаштування приладу в Заводські.

     System



Основні атрибути
ВиробникOpenbox
Країна виробникКитай
